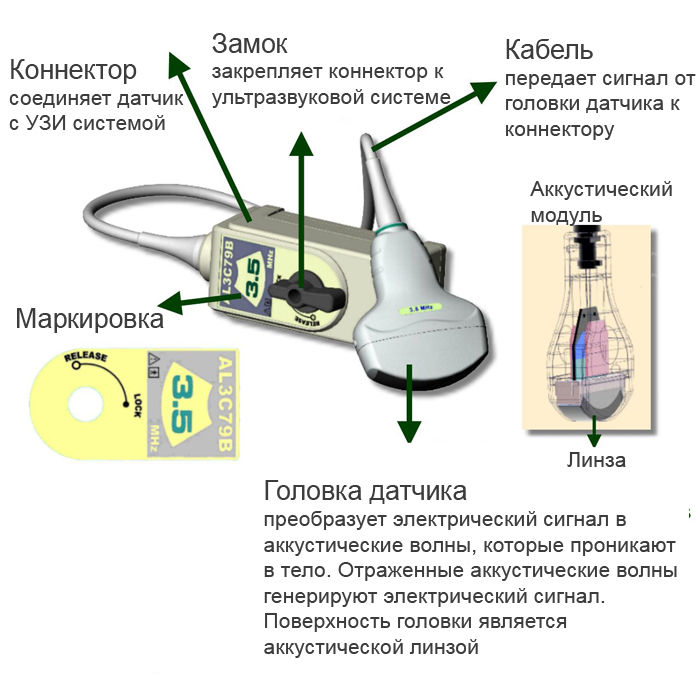

Ультразвуковой датчик состоит из коннектора, соединительного кабеля и сканирующей головки. Сканирующая головка содержит в себе пьезокристалл – это и есть элемент, ответственный за работу датчика. Он одновременно является и передающим устройством, излучающим акустические волны, преобразуя переменный электрический ток в акустические колебания. Одновременно кристалл является и чуствительнейшим приемником акустических волн, обратно преобразуя их в переменный электрический том. Отраженный ультразвуковой сигнал является настолько слабым, что кристалл должен обладать огромной чувствительностью, чтобы уловить его. Поверхность кристалла разделена на элементы, каждый из которых и является чувствительным элементом.
Перед кристаллом располагается акустическая линза, отвечающая за фокусировку акустической волны, за передачу сигнала от кристалла к телу пациента. Она же защищает чувствительный кристалл от любых внешних воздействий. Кристалл и акустическая линза заключены в неразборный пластиковый корпус, и все вместе называются сканирующей головкой. Кабель служит для соединения сканирующей головки с коннектором. Внутри изолирующей оболочки расположен жгут из коаксиальных проводов. К каждому элементу идет свой провод, таким количество проводов может достигать 256. При помощи коннектора датчик присоединяется непосредственно к УЗИ аппарату. Как в коннекторе, так и в сканирующей головке могут располагаться различные электронные компоненты, усилители сигнала, устройства, обеспечивающие идентификацию датчика ультразвуковым аппаратом.
